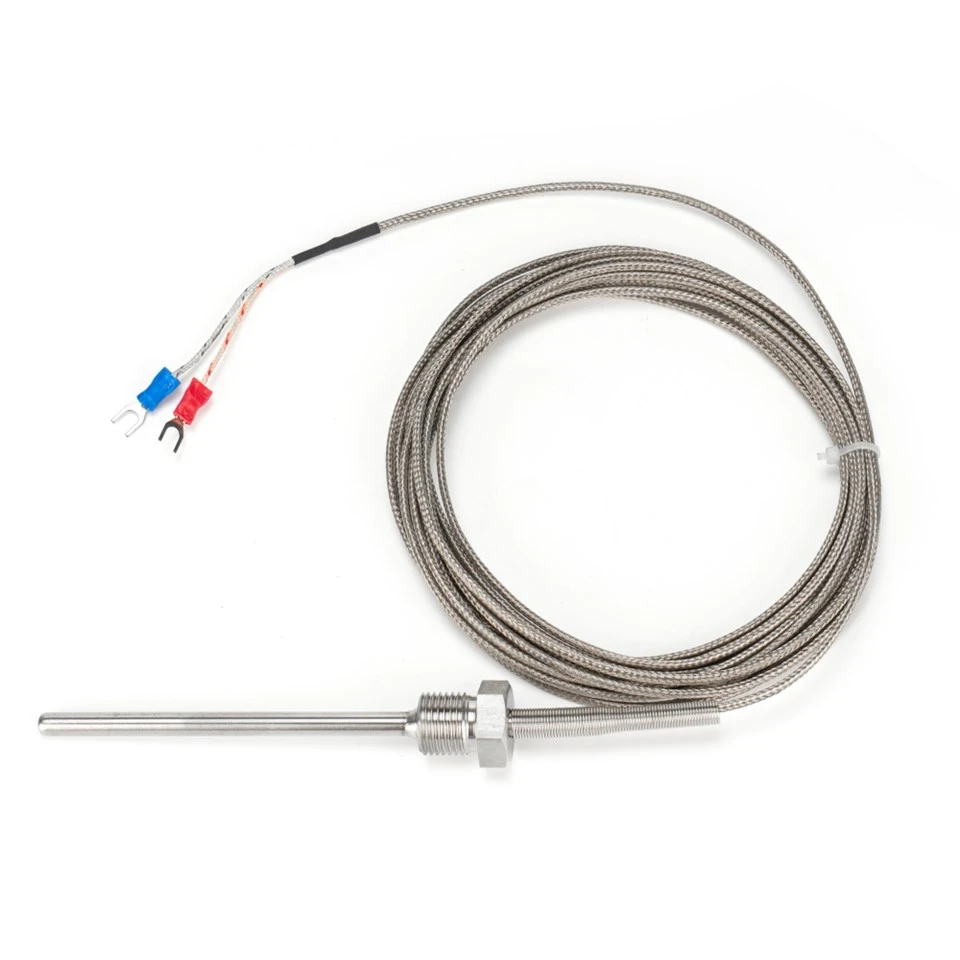

Гнучка проводка та швидка реакція: дротяна термопара для компактних приміщень
Платинові-родієві термопари (також відомі як термопара з м’яким-свинцем) – це легке рішення-датчика температури, розроблене для універсальності в обмеженому просторі та мобільних додатках. Його основна перевага полягає в прямому з’єднанні між сенсорним наконечником і гнучкими ізольованими дротами, завдяки чому платинові-родієві термопари неймовірно легко прокладати та встановлювати там, де традиційні жорсткі датчики не можуть дістатися. Використовуючи термоелектричний ефект різнорідних металевих електродів, платинові-родієві термопари забезпечують швидкі та надійні показання в широкому діапазоні (-200 градусів ~800 градусів), задовольняючи потреби від моніторингу електронних пристроїв до лабораторних невеликих-випробувань. Цей датчик ідеально поєднує в собі зручність і ефективність, незалежно від того, чи то для перевірки температури-в кількох точках, чи для важкодоступних-розривів.
Універсальні типи платинових-родієвих термопар для цільових потреб
Сімейство платинових-родієвих термопар класифікується за структурою сенсорного наконечника та характеристиками проводів, щоб відповідати різноманітним сценаріям застосування. Нижче наведено детальну розбивку:
|
Тип |
Конструктивні особливості |
Ключові переваги |
Відповідні програми |
|
Дротова термопара-з голим наконечником |
Без захисного кожуха, відкриті електроди |
Над-швидка відповідь (мілісекунди) |
Чисті, не{0}}корозійні газові/рідкі середовища; уникайте абразивних/корозійних середовищ |
|
Дротова термопара мікрозахисної трубки |
Наконечник із тонкостінної нержавіючої сталі/керамічної трубки- |
Балансує швидкість відгуку та слабку корозійну стійкість |
Настроювана довжина проводів (0,5~10 м) для різних відстаней проводки |
|
Дротова термопара-типу Patch |
Ультра-тонкий сенсорний наконечник, гнучкі електроди |
Щільно приклеюється до невеликих поверхонь за допомогою високо{0}}температурного клею |
Вимірювання температури поверхні друкованих плат, невеликих прес-форм і мікро{0}}компонентів |
|
Багатожильна дротяна термопара- |
Кілька сердечників термопар, інтегрованих в один кабель |
Вимірює кілька точок одночасно, скорочує проводку |
Сценарії-температурного контролю в кількох точках (наприклад, ряди обладнання, лабораторні установки) |
Преміальні матеріали та надійна точність платинових-родієвих термопар
Кожна платинова-родієва термопара виготовляється з високоякісних-матеріалів, що забезпечує довговічність і точність. Його термоелектроди включають -рентабельні типи K- (NiCr{-NiSi) і E-тип (NiCr{-CuNi) для середньо-низьких температур, а також високо{9}}точний тип S- (PtRh10-Pt) для 300~800 градусів високотемпературні завдання.
Ізоляційні матеріали з м’якого свинцю адаптовані до температури: ПВХ/ПЕ для менш ніж або дорівнює 200 градусам, PTFE для 200~500 градусів (стійкий до кислот/лугів) і оплетка зі скловолокна для 500~800 градусів (висок-температурний, -вогнезахисний). Для мікрозахисних трубок використовується нержавіюча сталь 304 (сухе середовище) або корундова кераміка (високо{9}}температурні суворі умови).
Відповідно до національних стандартів платинові-родієві термопари мають клас точності Ⅰ і Ⅱ:
|
Номер індексу |
Клас точності |
Діапазон температур (градус) |
Допустима помилка |
|
K-тип |
Ⅰ клас |
-40~1100 |
±1,5 градуса або ±0,4% t |
|
Ⅱ клас |
-40~1100 |
±2,5 градуса або ±0,75% t |
|
|
Е-тип |
Ⅰ клас |
-40~800 |
±1,5 градуса або ±0,4% t |
|
Ⅱ клас |
-40~800 |
±2,5 градуса або ±0,75% t |
|
|
S-тип |
Ⅰ клас |
0~800 |
±1,0 градус або ±0,3% t |
|
Ⅱ клас |
0~800 |
±1,5 градуса або ±0,5% t |
Примітка: t відноситься до виміряного значення температури; моделі без{0}}кінчика можуть мати дещо вищі похибки через відсутність захисту. Ідеально підходить для електроніки, невеликого обладнання, портативних пристроїв і вузьких просторів, платинові-родієві термопари виділяються як гнучке,-зручне рішення для сучасних потреб вимірювання температури.
